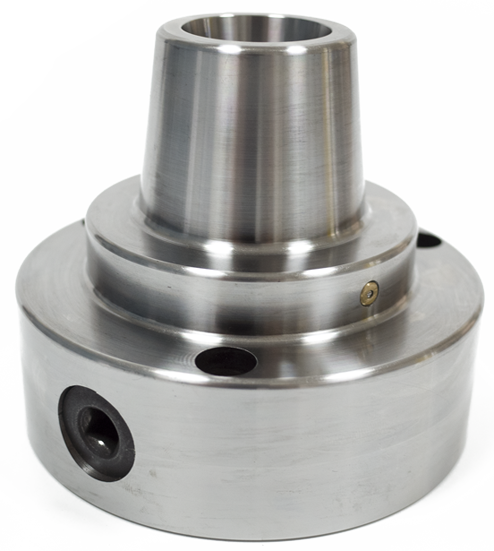

JMT-5C手動夾頭
|
|
|
|
產品特性 ◢ 可應用在車,銑,鑽,磨,剖溝,插齒等加工 ◢ 全密封結構，可用在任何惡劣環境 ◢ 採5C筒夾後拉夾持 ◢ 搭配5C內張筒夾可轉換為內孔夾持 |
|
產品規格
|
|
|||||||||
|
(
單位 : mm
) |
|||||||||
|
A |
B |
C |
D |
E |
F |
G |
H |
安裝螺絲 |
產品淨重 |
|
126 |
95 |
26 |
5 |
107.5 |
64 |
87.9 |
108 |
3H-M8 |
4.1 kgs |
|
|
|||||||
|
( 單位 : mm ) |
|||||||
|

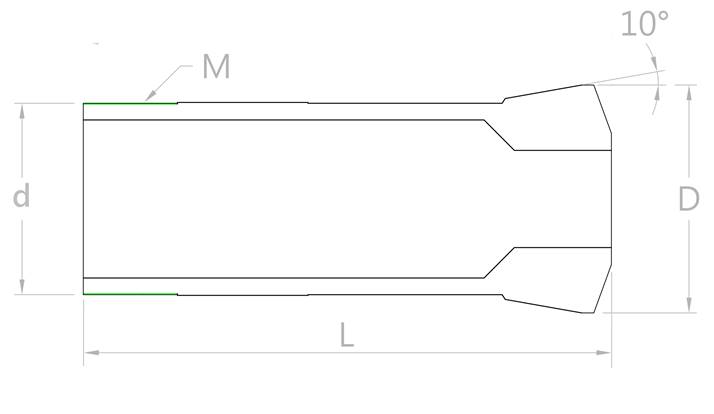

後拉式筒夾 |
最大夾持徑 |
||||||
|
型號 |
d ( 小徑 ) |
D ( 大徑 ) |
L ( 全長 ) |
M ( 螺牙 ) |
圓孔 |
四角 |
六角 |
|
5C |
31.75 |
37.5 |
87 |
M31.5x20T |
26 |
19 |
23 |
|

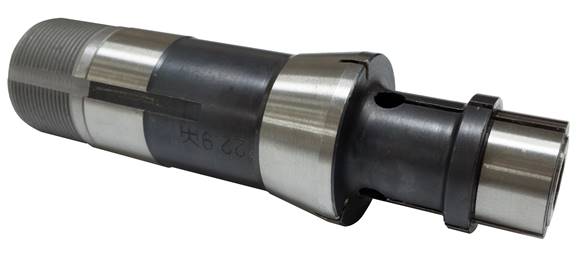

另有內張筒夾可洽詢 |
|
|
|
|
