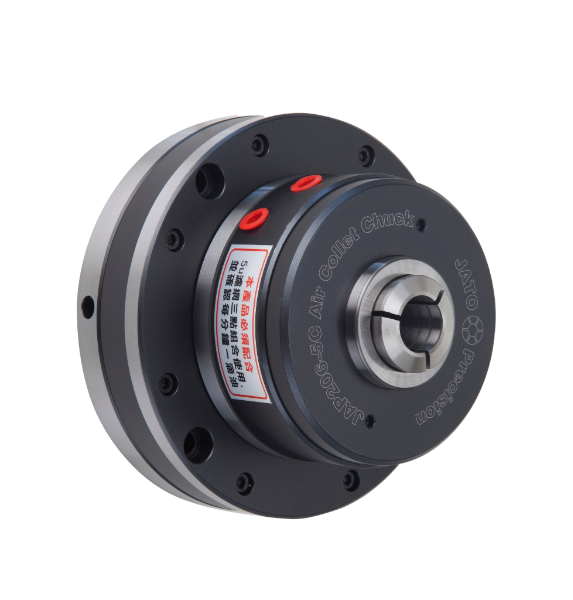

JAP200 迴轉型氣壓筒夾夾頭
安裝於車床、磨床或四軸/五軸旋轉臺
|
|
|
|
|
產品特色 ▲
精密筒夾夾頭內藏高速迴轉缸，免安裝迴轉缸與拉桿 ▲
節省安裝油壓迴轉缸、油箱、油壓幫浦等設備成本 ▲
全系列有YB-15、YB-25、5C型、16C型、B42型、B60型、B80型筒夾夾頭可以選用
|
||
|
▲
加大活塞面積，夾持力強大 ▲
選用進口深溝球軸承，堅固穩定耐用 ▲ 夾頭本體半密封設計，高度防水防塵 (不斷氣狀態時可保持防水) ▲ 全系列需搭配5um等級三點組合使用 |
▲5μm濾網 使用於JAP100/200全系列 (隨箱附帶一組) |
|
|
▲安裝於車床/磨床/專用機主軸 |
▲安裝於四軸/五軸旋轉盤 |
|
|
|
||||||||
|

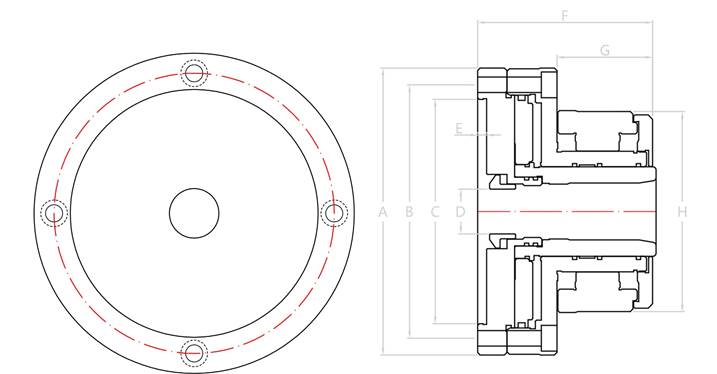

( 單位 : mm ) |
||||||||
|
|
A |
B ( P.C.D. ) |
C |
D |
E |
F |
G |
H |
|
JAP205-15 |
144 |
128 |
120 |
15 |
5 |
73.5 |
36.5 |
87 |
|
JAP206-25 |
166.5 |
147 |
130 |
26 |
5.2 |
101 |
55 |
116 |
|
JAP206-5C |
166.5 |
147 |
130 |
26 |
5.2 |
101 |
55 |
116 |
|
JAP207-16C |
203 |
176 |
160 |
40 |
5.2 |
113 |
65 |
136 |
|
|
安裝螺絲孔 |
工作筒夾 |
最高轉速 |
工作壓力 |
|
JAP205-15 |
6H-M6(前鎖) |
YB-15 筒夾 |
4000 |
2-8kg/cm2 |
|
JAP206-25 |
4H-M8 (前鎖) |
YB-25筒夾 |
4000 |
2-8kg/cm2 |
|
JAP206-5C |
4H-M8 (前鎖) |
5C筒夾 |
3600 |
3-8kg/cm2 |
|
JAP207-16C |
3H-M10 (前鎖)+ 3H-M10 (後鎖) |
16C筒夾 |
2800 |
|
|
最大夾持徑 |
活塞面積 |
夾持力 |
產品淨重 |
|
JAP205-15 |
12mm |
69 cm2 |
1605 kgf@7kg/cm2 |
4.7 kgs |
|
JAP206-25 |
26mm |
130cm2 |
3465kgf@7kg/cm2 |
10 kgs |
|
JAP206-5C |
26mm |
130cm2 |
3465kgf@7kg/cm2 |
10 kgs |
|
JAP207-16C |
40mm |
155cm2 |
4078kgf@7kg/cm2 |
14.8
kgs |
|
|
|||||||
|

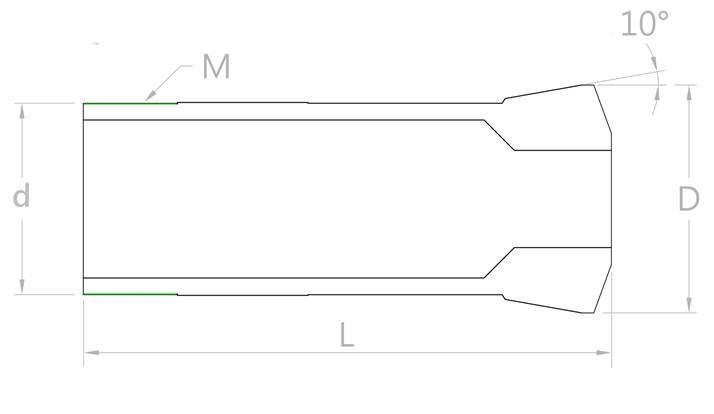

( 單位 : mm ) |
|||||||
|
後拉式筒夾 |
最大夾持徑 |
||||||
|
型號 |
d ( 小徑 ) |
D ( 大徑 ) |
L ( 全長 ) |
M ( 螺牙 ) |
圓孔 |
四角 |
六角 |
|
YB-15 |
19 |
26 |
76 |
M18xP1.2 |
16.2 |
10.6 |
13 |
|
YB-25 |
32 |
39.5 |
102 |
M31x20T |
26 |
19 |
23 |
|
5C |
31.75 |
37.5 |
87 |
M31.5x20T |
26 |
19 |
23 |
|
16C |
48 |
58 |
114 |
M47.5xP1.75 |
40 |
28.2 |
34.6 |
|
|
