本公司自2017年起,全面停止生產及銷售『雙向主軸夾座』
迴轉型氣壓筒夾夾頭首頁 / 產品介紹

JAP200-DIN6343迴轉氣壓筒夾夾頭

JAP207-B42,JAP208-B60, JAP210-B80

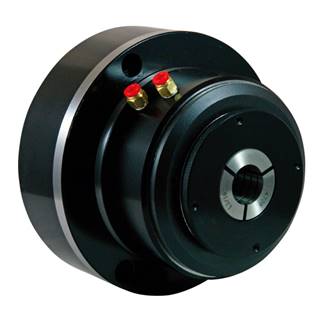

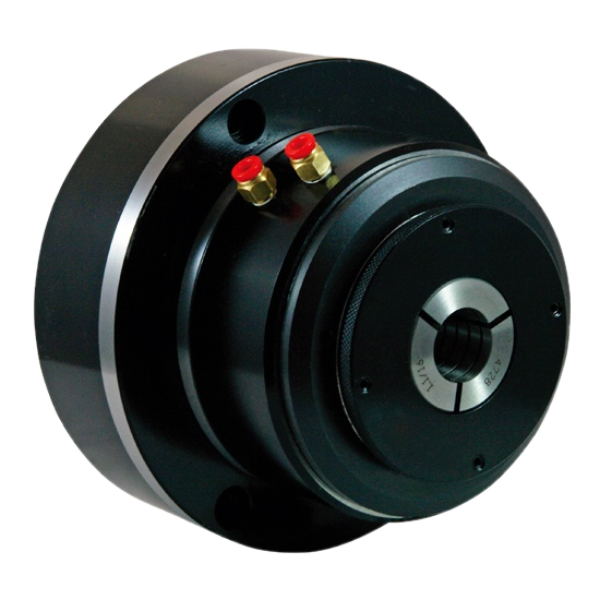

JAP200 迴轉型氣壓筒夾夾頭

安裝於車床、磨床或四軸/五軸旋轉臺

產品特性

最大夾持徑可達80mm (JAP210-B80)

全系列需搭配5um等級三點組合使用

加大活塞面積,夾持力強大

選用進口深溝球軸承,堅固穩定耐用

夾頭本體半密封設計,高度防水防塵

(不斷氣狀態時可保持防水)

5μm濾網

使用於JAP100/200全系列

(隨箱附帶一組)

精密筒夾夾頭內藏高速迴轉缸,免安裝迴轉缸與拉桿

節省安裝油壓迴轉缸、油箱、油壓幫浦等設備成本

產品型號完整,有5C型、16C型、B42型、B60型、B80型筒夾夾頭,可以選用



應用例 : 安裝於車床//磨床/專用機主軸

應用例 : 安裝於四軸/五軸旋轉盤

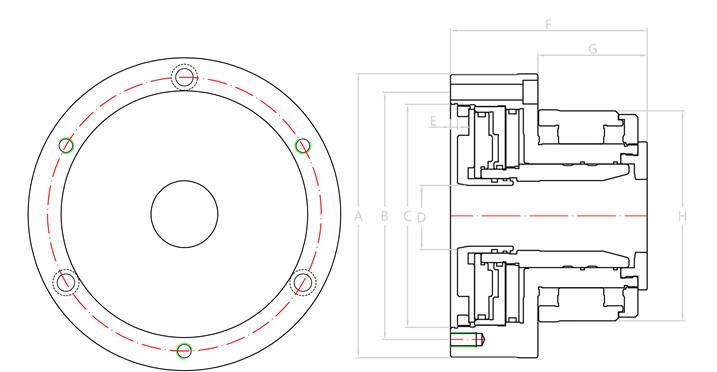

( 單位 : mm )



A

B

( P.C.D )

C

D

E

F

G

H

( P.C.D )

JAP207-B42

197

172

155

42

5

138

77

146

JAP208-B60

214

186

170

60

5.5

148

85

164

JAP210-B80

170

226

200

80

6

151

80

197





最高轉速

最大夾持徑

夾持力

活塞面積

工作壓力

JAP207-B42

2500

42mm

4740 kgf@7kg/cm2

280cm2

3-8 kg/cm2

JAP208-B60

2000

60mm

5150 kgf@7kg/cm2

304cm2

JAP210-B80

1500

80mm

6030 kgf@7kg/cm2

356cm2





活塞面積

安裝螺絲孔

工作筒夾

產品淨重

JAP207-B42

280cm2

3H-M10 (前鎖)+

3H-M10 (後鎖)

B42

17.2 kgs

JAP208-B60

304cm2

B60

21.5 kgs

JAP210-B80

356cm2

6H-M10 (前鎖)

B80

32 kgs

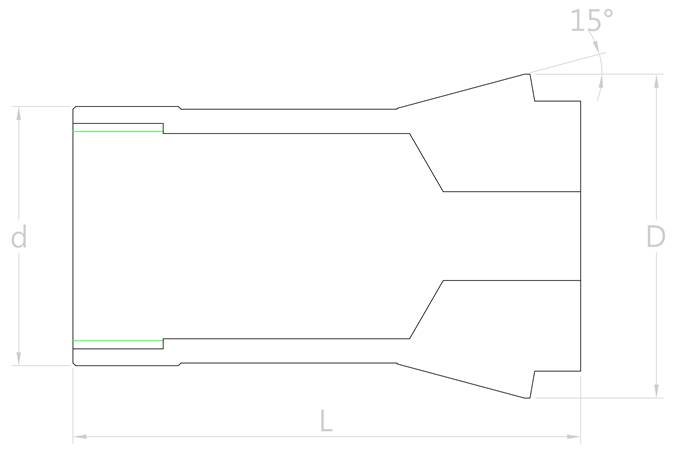

 ( 單位 : mm )

前推式筒夾

最大夾持徑

型號

d(小徑)

L(全長)

D(大徑)

圓孔

四角

六角

B42(173E)

48

94

60

44

30.1

37

B60(185E)

66

110

84

61

43

52

B80(193E)

90

130

107

80

56.5

69.2
