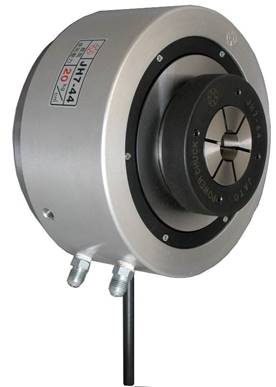

內張與外夾兩用的44型快速迴轉夾頭
(JA7-44/JH7-44)
|
|
|
|

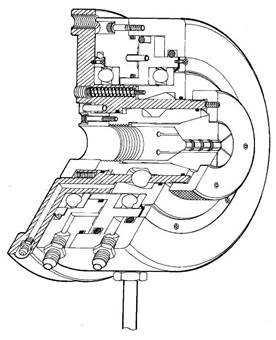

產品特色 ▲內藏油壓/氣壓迴轉缸，免額外安裝迴轉缸 ▲安裝簡易，快速建置工作夾持系統 ▲氣壓型夾頭缸體加大，提升夾持力 ▲筒夾快速更換設計，高工作彈性 ▲夾頭具中心通孔設計，配合自動送料系統工作 ▲夾持/放料周期短，生產速度快 ▲可不停機上下料 ▲適合傳統車床改裝自動化或半自動化 ▲適合組裝各式專用加工機械 ▲切銷液不可直接沖向夾頭本體 ▲採用增力2.0倍設計，提供增大夾持力 ▲可選購內張?zhí)准M行內張夾持作業 |
|
|
|
|
|
|
|
|

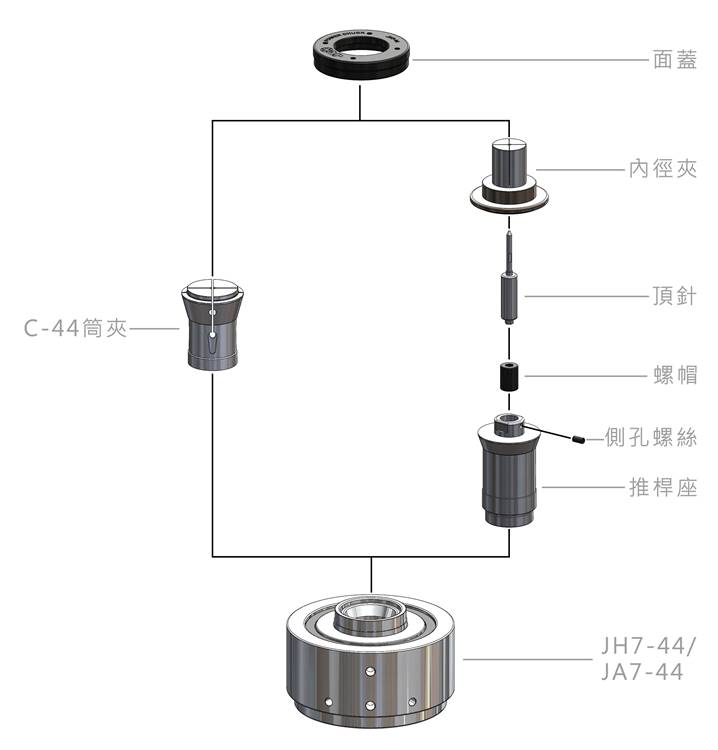

▲搭配內徑夾 |
▲搭配筒夾 |

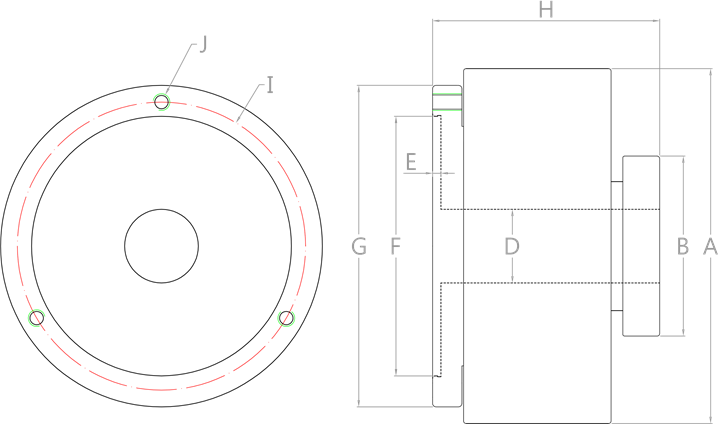

尺寸規格
|
|
|||||||||
|
( 單位 : mm ) |
|||||||||
|
筒夾快速迴轉夾頭 |
|||||||||
|
|
A |
B |
C |
D |
E |
G |
H |
I (P.C.D) |
J |
|
JA/H7-44 |
192 |
155 |
44 |
5 |
135 |
107 |
212 |
172 |
3H-M10 (後鎖) |
|
|
工作筒夾 |
驅動源 |
工作壓力 |
最高轉速RPM |
|
JA/H7-44 |
C-44筒夾 C-44I內徑夾 |
油氣壓共用 |
2-20kg/cm2 |
1600 |
|
|
最大夾徑(通孔) |
活塞面積 |
夾持力 |
產品淨重 |
|
JA/H7-44 |
44mm |
117cm2 |
4725 kgf@7kg/cm2 |
16.7 kgs |
|
|
||||||
|
( 單位 : mm ) |
||||||
|
前推式筒夾 |
最大夾持徑 |
|||||
|
型號 |
d (小徑
) |
L (全長) |
D (大徑) |
圓孔 |
四角 |
六角 |
|
C-44 |
54 |
87 |
68 |
47 |
32 |
38.1 |
|
訂購內徑夾請點此下載『C44I-內徑夾訂購表』填寫詳細尺寸，並提供朝銓業務，為您處理後續，謝謝。
|
