JA/JH
油氣壓快速迴轉夾頭
產品特色
▲內藏油壓/氣壓迴轉缸，免額外安裝迴轉缸
▲安裝簡易，快速建置工作夾持系統
▲氣壓型夾頭缸體加大，提升夾持力
▲副爪快速更換設計，高工作彈性
▲夾頭具中心通孔設計，配合自動送料系統工作
▲夾持/放料周期短，生產速度快
▲可不停機上下料
▲適合傳統車床改裝自動化或半自動化
▲適合組裝各式專用加工機械
▲切銷液不可直接沖向夾頭本體

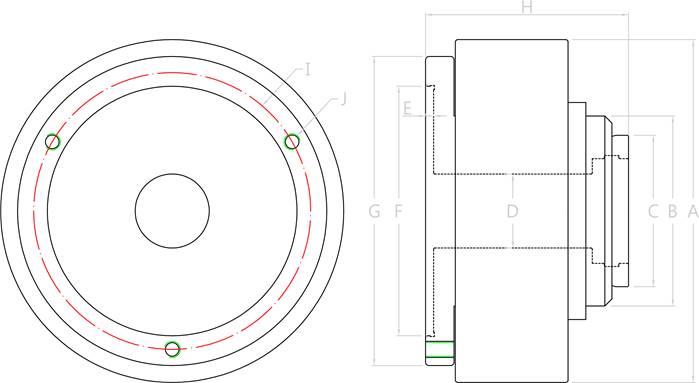

產品尺寸及性能規格
|
|
|
( 單位 : mm )
|
|
副爪式快速迴轉夾頭-氣壓
|
|
|
A
|
B
|
C
|
D
|
E
|
F
|
G
|
H
|
I
|
J
|
|
JA5-25
|
170
|
68
|
45
|
25
|
4
|
100
|
135
|
102.5
|
115
|
3H-M8
|
|
JA7-40
|
213
|
94
|
65
|
45
|
5
|
155
|
192
|
126
|
172
|
3H-M10
|
|
JA7-70
|
265
|
136
|
105
|
68
|
5
|
141
|
|
|
工作副爪
|
工作壓力
|
最高轉速
|
最大夾徑
( 通孔/不通孔 )
|
活塞面積
|
夾持力
|
產品淨重
|
|
JA5-25
|
C-25
|
2-9 kg/cm2
|
1800
|
25mm/32mm
|
115cm2
|
2254 kgf@7kg/cm2
|
7.3 kgs
|
|
JA7-40
|
C-40
|
1600
|
45mm/50mm
|
182cm2
|
3567 kgf@7kg/cm2
|
14.4 kgs
|
|
JA7-70
|
C-70
|
1400
|
68mm/90mm
|
329cm2
|
6429 kgf@7kg/cm2
|
23.0 kgs
|
|
|
|
( 單位 : mm )
|
|
副爪式快速迴轉夾頭-油壓
|
|
|
A
|
B
|
C
|
D
|
E
|
F
|
G
|
H
|
I
|
J
|
|
JH5-25
|
138
|
68
|
45
|
25
|
4
|
100
|
135
|
102.5
|
115
|
3H-M8
|
|
JH7-40
|
190
|
94
|
65
|
45
|
5
|
155
|
192
|
124.5
|
172
|
3H-M10
|
|
JH7-70
|
211
|
136
|
105
|
68
|
5
|
155
|
192
|
141
|
172
|
|
JH9-90
|
232
|
136
|
105
|
88
|
6
|
190
|
230
|
150
|
210
|
3H-M12
|
|
JH9-120
|
275
|
168
|
140
|
118
|
6
|
190
|
229
|
157.5
|
210
|
|
|
工作
副爪
|
工作壓力
|
最高轉速
|
最大夾徑
( 通孔/不通孔 )
|
活塞面積
|
夾持力
|
產品
淨重
|
|
JH5-25
|
C-25
|
10-25
kg/cm2
|
1800
|
25mm/32mm
|
56cm2
|
2508 kgf@16kg/cm2
|
5.8 kgs
|
|
JH7-40
|
C-40
|
10-20 kg/cm2
|
1600
|
45mm/50mm
|
85cm2
|
4032 kgf@16kg/cm2
|
12.8 kgs
|
|
JH7-70
|
C-70
|
1400
|
68mm/90mm
|
117cm2
|
5197 kgf@16kg/cm2
|
18.0 kgs
|
|
JH9-90
|
C-90
|
10-15 kg/cm2
|
1100
|
88mm/88mm
|
133cm2
|
5913 kgf@16kg/cm2
|
22.4 kgs
|
|
JH9-120
|
C-120
|
900
|
118mm/118mm
|
183cm2
|
6148 kgf@12kg/cm2
|
31.6 kgs
|
快速迴轉夾頭/固定型夾頭專用副爪
|
|
|
( 單位 : mm )
|
|
型號
|
A
|
B
|
C
|
D
|
安裝螺絲
|
|
C-25
|
47.5
mm
|
45
mm
|
3.5
mm
|
7
mm
|
M5x10
|
|
C-40
|
67.5
mm
|
65
mm
|
6
mm
|
9
mm
|
M6x12
|
|
C-70
|
107.5
mm
|
105mm
|
6
mm
|
9
mm
|
M6x12
|
|
C-90
|
107.5
mm
|
105mm
|
6
mm
|
9
mm
|
M6x12
|
|
C-120
|
143.5
mm
|
140
mm
|
6
mm
|
9
mm
|
M6x14
|
|
|
|
根據工件外型與夾持需求所設計的專用夾爪
|
|
|
|
|
|
|
|
標準通孔型
|
兩層型
(短工件適用)
|
強力十字溝
(或圓溝)
|
六角或異型件
|
特殊加高型
|
|
|
|
|
|
|
|
|
|
|
|
|
|
( 單位 : mm )
|
|

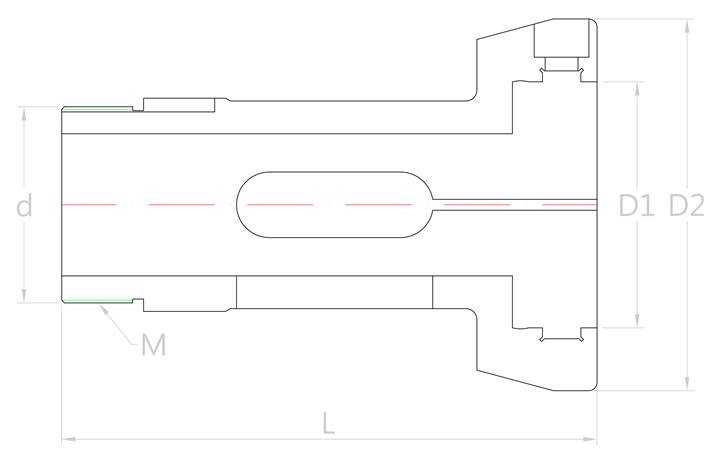

快速迴轉夾頭-替換用筒夾
|
|
型號
|
d
|
斜度
|
L
|
D1
|
D2
|
M
|
|
JA5-25 / JH5-25
|
39
|
15°
|
98
|
45
|
68
|
M35.9x16T
|
|
JA7-40 / JH7-40
|
60
|
15°
|
120
|
65
|
94
|
M59x16T
|
|
JA7-70 / JH7-70
|
82
|
15°
|
135
|
105
|
136
|
M79.9x16T
|
|
JH9-90
|
102
|
15°
|
143
|
105
|
136
|
M99.8xP1.5
|
|
JH9-120
|
135
|
15°
|
151
|
140
|
168
|
M133x16T
|
|
